主要應用
JR-ZMCH全自動摩擦焊接機,用于板材眼鏡葉子拼接的專用設備專用加工設備加工。在延續JR-PL-800的拼料方式(加工中無需丙酮)的同時,采用振動盤篩選料后振動式送料機構,實現了送料、拼料、出料整個過程全自動一次性完成無需人員操作,調試簡單,加工速度快、穩定性好、成品率高等特性。

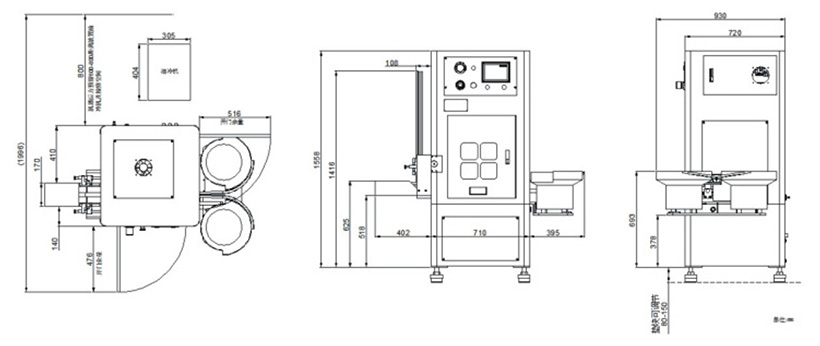

外形尺寸
本機型為JR-ZMCH專用外形尺寸,此尺寸僅提供機器安置空間參考用途,機器本身精確尺寸以實物為準!
主要特性和優點
1、控制系統:采用PLC控制器、操作簡單、易學易用。
2、驅動系統:振動頭采用高轉速,高扭矩,低能耗的專業定制電機,運行更加穩定可靠。
3、氣動系統:采用臺灣亞德客、新恭,穩定性好精準度高
4、主軸冷卻系統:采用帶制冷功能的專用主軸油冷機,實振動頭處于最佳工作狀態,延長振動頭的實用壽命。
5、送料、夾緊、定位、拼料、出料均為自動控制,操作簡單,加工時間短,成品率。
最大拼接長度 | 180 |
最大拼接寬度 | 60 |
升降行程 | 150 |
油冷機冷卻(°C) | -40-70 |
機床尺寸 | 1507x720x1700 |
機床重量 | 900 |
額定功率 | 3 |
額定電壓(V) | 380 |
壓縮空氣(MPA) | 0.5-0.6 |
