主要應用
JR-GP-4Z4T/3Z5T眼鏡加工機,主體結構采用優質鑄鐵、進口零部件,標準化批量生產;眼鏡板材內圖與花式分兩部份同時加工進出料,兩部分加工交接的調試均為數字化。
JR-GP-4Z3T/4Z5T機床穩定,加工速度更快,調試安全快捷、操作簡單易學,性?xún)r(jià)比高,更加的接近使用者需求。

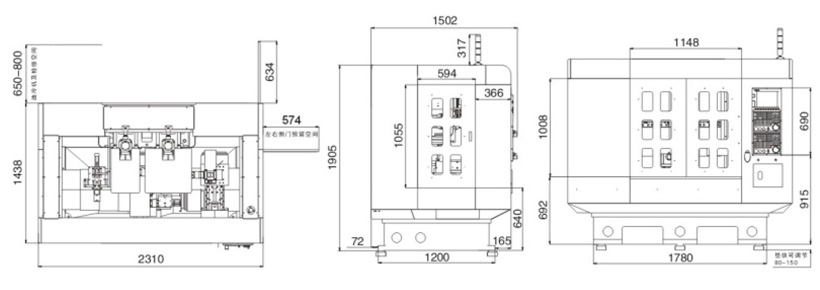

外形尺寸
本機型為JR-GP-4Z3T/4Z5T專用外形尺寸,此尺寸僅提供機器安置空間參考用途,機器本身精確尺寸以實物為準!
主要特性和優點
1、控制系統:臺灣新代控制系統具有易學易用穩定性好的特點。
2、主體:鑄件機身機構,采用高強度250鑄鐵,內部肋骨強化,全部經熱處理,穩定性高,不變形,使之具有高強度高鋼性。
3、直排主軸:并排裝置高轉速電主軸,具有換刀快安全可靠性高的特點,主軸最高轉速達到24000RPM。
4、旋轉軸:采用進口高精密分割器,具有精度高堅固耐用的特點。
5、螺桿導軌:采用臺灣進口產品,確保機械傳動精度及使用壽命
6、伺服系統:采用日本安川伺服系統,具有高慣量大扭矩的特點。
7、氣動元件:氣動元件采用的是臺灣新恭、臺灣亞德客、日本SMC的產品,確保機械動作穩定順暢
8、主軸冷卻:采用的是帶剎車專業制冷功能油冷卻器,確保主軸處于最佳工作狀態延長主軸使用壽命。
項目 | JR-GP-4Z3T/4Z5T | |
CNC裝置規格 | 參數 | 八軸 |
最大移動行程 | X軸?(mm) | 575 |
X軸?(mm) | 575 | |
Y軸?(mm) | 695 | |
Y軸?(mm) | 695 | |
Z軸?(mm) | 695 | |
Z軸?(mm) | 695 | |
A軸?(mm) | 240 | |
A軸?(mm) | 70 | |
進給速度 | X/Y/Z 軸(mm/min) | 15000 |
A軸(四軸)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系統分析精度 | 0.00065 |
重復精度 | 土0.005 | |
工作臺 | 工作臺面積 | 520x380 |
最大工作負荷(Kg) | 150 | |
主軸 | 主軸功率 | 1.5 |
主軸最高轉速(min-1) | 24000 | |
索咀規格 | ER16 | |
刀具參數 | 刀具數量(Pcs) | 8 |
可使用范圍 | 10-100 | |
最大刀具長度 | 50 | |
切削能力 | 眼鏡膠料(mm/min) | 8000 |
金屬(mm/min) | 300 | |
夾具參數 | 工作方式 | 氣動 |
最大加工尺寸 | 寬W:22-85 長L:120-200 | |
送料器參數 | 工作方式 | 氣動 |
最大坯料尺寸 | 寬W:22-85 長L:120-200 | |
所需動力源 | 電源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
壓縮空氣(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
機床 | 機器尺寸 | 2310x1440x1900 |
所需安裝面積 | 2100x2500 | |
機器重量 | 3500 |
